▲ 概 述

本公司生產的WZP系列及WZPM鉑熱電阻元件系引進美國Rosemount公司的生產技術，把當代世界上先進生產工藝、優良的測試手段和自己多年的制造經驗為一體，為我國開創了一代新型的鉑熱電阻產品，并且，使我公司擁有大批量穩定的生產能力。

鉑熱電阻是一種精確、靈敏、性能穩定的溫度傳感器。鉑熱電阻元件是用微型陶瓷管為保護管做成的內繞結構，感溫元件可以做得相當?。∕IN外徑可做到Φ1.6mm），因此，可制成各種微型溫度傳感器探頭。

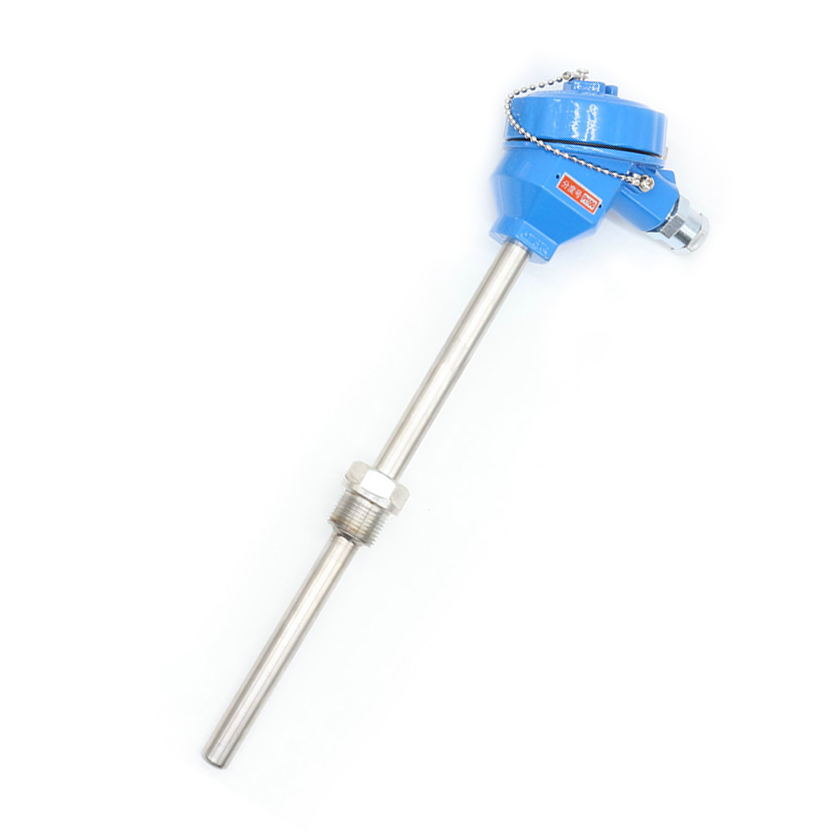

鉑熱電阻元件配上金屬保護管和安裝固定裝置（如各種螺紋接頭、法蘭盤等），就構成裝配式鉑熱電阻。

WZPM鉑熱電阻是一種表面測溫元件，可制成的各種表面測溫的溫度計產品。

WZP系列鉑熱電阻按我國標準ZBY301-85（等效國際電工委員會IEC751-1983標準）進行生產。由于該系列產品具有結構小，使用范圍廣，可靠性好，熱響應時間短等優點，可形成多品種，多規格的系列產品，為石油、化工、電站、冶金、輕工、食品、紡織、醫療、衛生、農業以及機械行業提供新一代質量優的產品。

鉑熱電阻元件的工作原理是在溫度作用下，鉑電阻絲的電阻值隨之變化而變化的原理。可用于測量-200～800℃范圍內的溫度。其優點是：電氣性能穩定，溫度和電阻關系近于線性，精度高。

鉑電阻元件可與顯示儀、記錄儀、調節器、掃描儀、數據記錄儀以及電腦配套進行精確的溫度測量和控制。

▲ 主要技術指標

● 量程規格

注：︱t︱?yàn)楦袦卦?shí)測溫度絕對值。

         A級允差不適用于τ>650℃的溫度范圍。

         B級允差不適用于采用二線制的鉑熱電阻。

● 熱響應時間

   在溫度出現階躍變化時，熱電阻的輸出變化至相當于該階躍變化的50%所需的時間，稱為熱響應時間，用τ_0.5表示。

● 自熱影響

   鉑電阻允許通過的MAX測量電流為5mA，由此產生的溫差不大于0.3℃.

熱電阻感溫元件在100℃的電阻值（R₁₀₀）和它在0℃時的電阻（R₀）比值：（R₁₀₀/R₀）

分度號Pt100:A級 R₀ =100±0.06Ω

                     B級 R₀ =100±0.12Ω

W₁₀₀=R₁₀₀/R₀=1.3850
